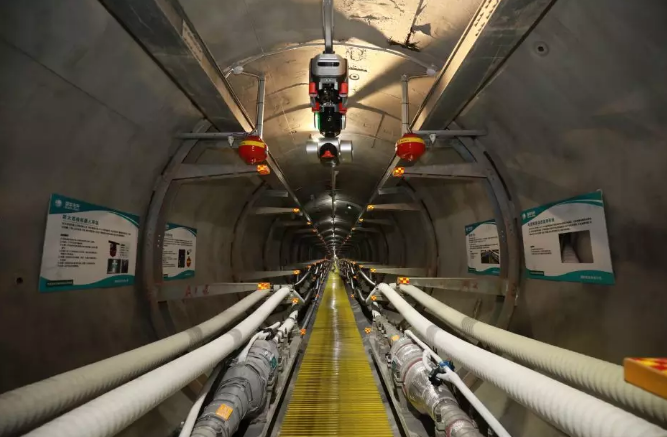

1. 隧道鋪設特點

在完成的電纜隧道中敷設電纜線路的安裝方法稱為電纜隧道敷設。電纜隧道是一種可以容納更多電纜的地下土木工程設施。隧道內有高1.9 ~ 2.0m的人行通道，設有采光、通風和自動排水裝置。電纜的安裝和維護可在隧道中隨時進行。

電纜敷設在隧道內，消除了外力損壞的可能性，非常有利于電纜的安全運行。但該隧道的建設投資大，施工周期長。是否選擇隧道作為電纜通道需要綜合的經濟比較。電纜隧道的適用場合包括:

(1)大型電廠或變電站，進出電纜超過20根。

(2) 20多條城市道路上電纜平行敷設

(3)多路高壓電纜從同一斷面跨內河時。

2. 隧道電纜敷設施工

(1)牽引模式。隧道電纜敷設應采用絞車鋼絲繩牽引與電纜輸送機牽引相結合，牽引端應做在電纜端。將電纜卷筒和絞車分別放置在隧道入口處，并在入口處設置相應的托輥支架。一般在電纜盤與隧道入口之間及隧道轉彎處設置電纜輸送機。隧道內每2 ~ 3m放置一個滾筒。

該牽引方式的特點是在隧道入口處設置電纜卷盤和絞盤。牽引鋼絲繩反向通過隧道底部預埋的拉環上的開口葫蘆。軌道上設置兩排滾輪，其中一排專門用于牽引鋼絲繩通過。

(2)高跌落問題。在電纜隧道敷設中必須注意高落差問題。以上海黃浦江電纜隧道為例，該隧道浦東軸深29m，浦西軸深26m，即隧道底部與地面之間存在近30m的高差。當電纜隧道穿過城市地鐵時，它要深得多。

在軸內，由于電纜自重可能會拖動電纜盤旋轉，電纜盤必須有可靠的制動裝置。

在隧道兩端豎井中，注意在上端90°轉彎時，由于電纜自身重量所承受的側壓力。如果外側壓力大于電纜能承受的極限,綁定方法可以采用,也就是說,綁定5毫米的電纜和鋼絲繩每2 ~ 3尼龍繩,這樣電纜的自重由鋼絲繩是共享的。

（3）通信聯絡。電纜隧道敷設，必須有可靠的通信聯絡。卷揚機的啟動和停車，一定要執行現場指揮人員的統一指令。當豎井或隧道中遇到意外障礙時，要能緊急停車。常用通信聯絡手段是，架設臨時有線電話。如果使用無線對講機通話，因受在隧道中有效范圍限制，需設必要的中間對講機傳話。此外，在隧道中，還可設定燈光信號作為輔助通信聯絡設施，例如設定燈光閃爍，表示需緊急停車信號等。

（4）電纜的固定。在電纜隧道中，多芯電纜安裝在金屬支架上，一般可以不作機械固定，但單芯電纜則必須固定。因?yàn)楫?dāng)發生短路故障時，由于電動力作用，單芯電纜之間所產生的相互排斥力，可能導致很長一段電纜從支架上移位，以致引起電纜損傷。

從電纜熱機械特性考慮，電纜在隧道支架上和豎井中，應采用蛇形方式，并使用可移動的夾具將電纜固定。

（5）防火措施。敷設在隧道中的電纜應滿足防火要求，例如具有不延燃的外護套或裸鋼帶鎧裝，重要的線路應選用具有阻燃外護套的電纜。隧道中應有火災報警設施和自動滅火系統。在隧道中，電纜防火措施還常以50%正搭蓋方式包繞防火帶包兩層（高壓電纜防火帶用量約為kg/m），或采用防火阻燃玻璃鋼線槽。將電纜置于玻璃鋼線槽中，可有效地防止火災蔓延。此外，還需要有常規消防設施，如在隧道中每隔50m設置黃沙桶，在豎井中分層設置滅火機等。
