1. 電纜橋架的結構形式
（1）電纜橋架是梯級式、托盤式、槽式電纜橋架的總稱，按制造材料分為金屬橋架和高分子合金電纜橋架以及玻璃鋼電纜橋架。（2）按結構形式分為梯級式電纜橋架（簡稱：梯架）、托盤式電纜橋架（簡稱：托盤）、槽式電纜橋架（簡稱：槽盒)。（3）梯架、托盤和槽盒各有優缺點；梯架具有良好的通風性能，但不防塵、不防干擾。托盤、槽式具有防塵、防干擾性能，但散熱性能較差。
2. 梯級式電纜橋架(簡稱：梯架）
梯級式電纜橋架它具有重量輕、成本低、安裝方便、散熱、透氣好等優點，適用于直徑較大電纜的敷設。在工業與民用建筑中、通常用于明敷布線系統。
梯架選用原則如下：
（1）普通電力電纜、通信電纜布線可采用梯架布線，但不可在的悶頂或吊頂內敷設；
（2）除950℃、3h的礦物絕緣電纜外，750℃、1.5h的耐火電纜不可采用梯架布線；
（3）在強弱電豎井內應優先考慮采用梯架。
3. 托盤式電纜橋架（簡稱：托盤）
托盤式電纜橋架在工業與民用建筑中應用最廣泛的一種。它具有重量輕、載荷大、造型美
觀、結構簡單、安裝方便等優點。
既適用于較小直徑的強電電纜的安裝，也適合于弱電電纜的敷設。
工程中托盤有帶蓋和不帶蓋兩種敷設方式，無蓋托盤散熱性能好，但落灰塵清掃麻煩，通常用于無塵或少塵場所，否則應采用帶蓋托盤。
托盤選用原則如下：
（1）普通電力電纜、通信電纜布線可采用托盤布線，但無蓋托盤不允許在悶頂或吊頂內敷設；
（2）750℃、1.5h的耐火電纜可采用有蓋托盤布線，但外殼要采取防火措施。
4. 槽式電纜橋架(簡稱：槽盒)
槽式電纜橋架是一種全封閉型電纜橋架，其概念上與盤架的區別是高、寬比不同，托盤淺而寬，而槽盒則具有一定的深度。它最適用于敷設計算機電纜、通信電纜及控制電纜等發熱較低的電纜布線。金屬槽盒布線可使弱電電纜免受強電線路的干擾，塑料槽盒布線在潮濕和腐蝕性環境中可對電纜的防護有較好的效果。
槽盒通常用于明敷布線系統，選用原則如下：
（1）承載大電流的電纜不宜采用槽金布線，因其散熱性能較差，要考慮電纜的降容系數；
（2）成束電纜在吊頂內敷設時，應采用封閉式橘盒或托盤，以提高防火性能。
（3）當采用燃燒性能分級為B1級的電力電纜、通信電纜，在B1級封閉式電纜槽盒內敷設時，可在無可燃物的網頂或吊頂內敷設。
5. 梯級式、托盤式、槽式電纜橋架各自優缺點
梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。
6. 大跨距電纜橋架

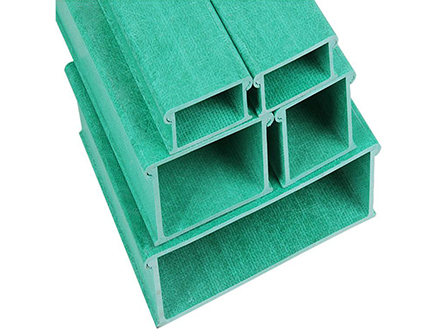

當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長(一般設計壽命為二十年)、安裝方便且成本低(比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8m，甚至更長）、切割方便不需維護等優越性。
7. 組合式電纜橋架
組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，具有結鉤簡單、配置靈活、安裝方便、形式新穎等特點。組合式電纜橋架只要采用寬100mm、150mm、200mm的三種基型就可以組成所需尺寸的電纜橋架，不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸、更方便安裝施工，是目前電纜橋架中理想的產品。
