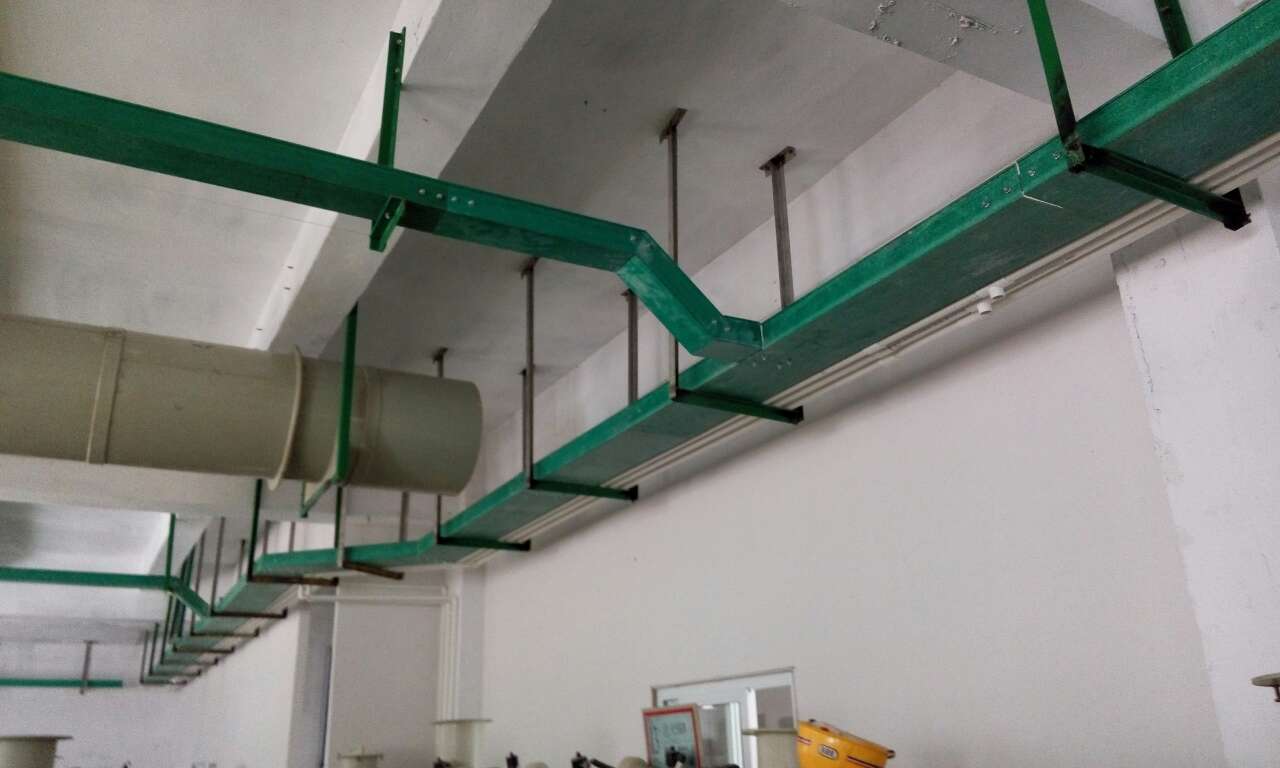

我們知道電纜橋架一般分為槽式、托盤式和梯式結構，由支座、支撐梁和安裝附件組成。建筑物內的電纜橋架可以獨立架設，也可以敷設在各種建筑物(構筑物)和管廊支座上。它應體現結構簡單、外形美觀、配置靈活、維修方便的特點。電纜橋架作為電力設備，在施工安裝是很重要的一項工作，是質量監測的重點，如何才能做的更好？今天河北六強給大家來講講電纜橋架在安裝過程中應該注意哪些問題。
1. 電纜橋架應水平、垂直安裝牢固。走線架應水平、垂直安裝牢固。支吊架沿電纜橋架水平方向的左右偏差不得大于10mm。高度偏差不得大于5mm。
2. 當電纜橋架與工藝管安裝在同一支架上時，電纜橋架應設置在管支架的一側。當有可燃?xì)怏w管道時，電纜橋架應布置在風險低的電源側。
3.電纜橋架不得與下列管道平行安裝。當無法避免充電時，電纜橋架的位置應符合下列規定，或采取相應的防護措施。
(4)易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。

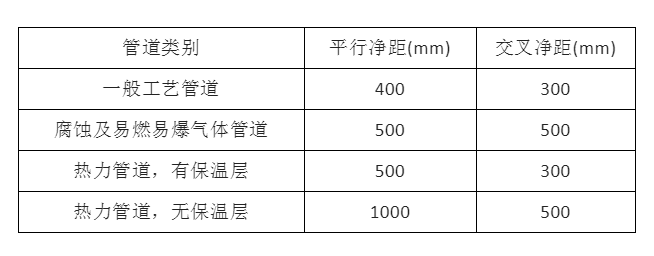

4. 電纜橋架與管道之間的最小間隙應滿足下表的要求。
5. 走線架穿墻安裝時，根據環境條件設置密封裝置應使用。從室內到室外穿墻安裝電纜橋架時，應在墻外采取防雨措施。
6. 金屬梯、托盤或槽箱體之間的連接應牢固可靠，與保護導體的連接應符合以下要求:
(1)梯、盤、槽箱總長度不超過30m時，至少有兩處與保護導體可靠連接;當總長度大于30m時，每20-30m增加一個連接點，起始段和端子應可靠接地。
(2)非鍍鋅梯、托盤、槽盒體之間的連接板兩端應連接保護連接導體，保護連接導體的截面積應滿足設計要求。
(3)當鍍鋅梯、托盤和槽箱體之間沒有跳線保護連接導體時，連接板的每一端不得少于2個螺母松動或鎖緊墊圈的連接固定螺栓。
7. 電纜梯架、托盤、托盤盒的轉角、分支處應使用專用連接附件。電纜的彎曲半徑應不小于梯架、托盤、托盤盒內電纜的最小允許彎曲半徑。
